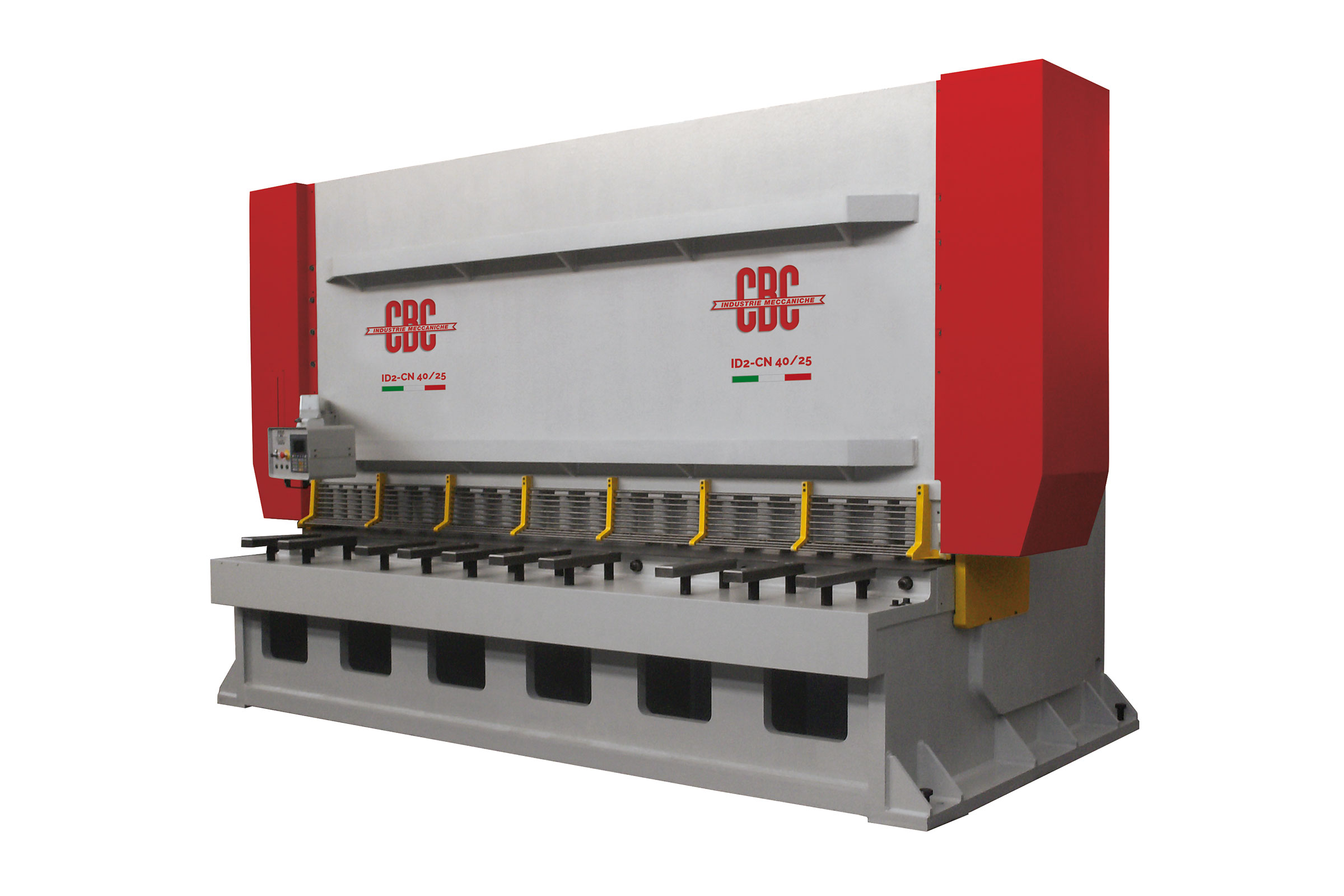

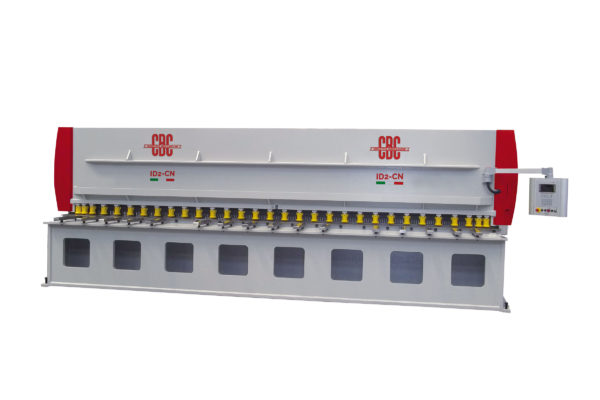

CESOIE A GHIGLIOTTINA IDRAULICHE

Poiché il taglio è un’operazione di fondamentale importanza nella lavorazione della lamiera, le INDUSTRIE MECCANICHE CBC hanno realizzato per i vari utilizzatori una cesoia con elevati pregi tecnici e tecnologici in grado di soddisfare le più svariate condizioni di taglio per i diversi tipi di materiale. Nel progettare questa serie di cesoie atte a costituire la più sicura alternativa alle macchine tradizionali, si sono volutamente impostati gli studi verso una macchina a CNC, al fine di ottenere che la presenza dell’operatore sia utile solo nell’alimentazione della lamiera da tagliare. Il risultato è stato quello di semplificare la gestione, eliminando leveraggi e manovellismi per la regolazione del taglio.

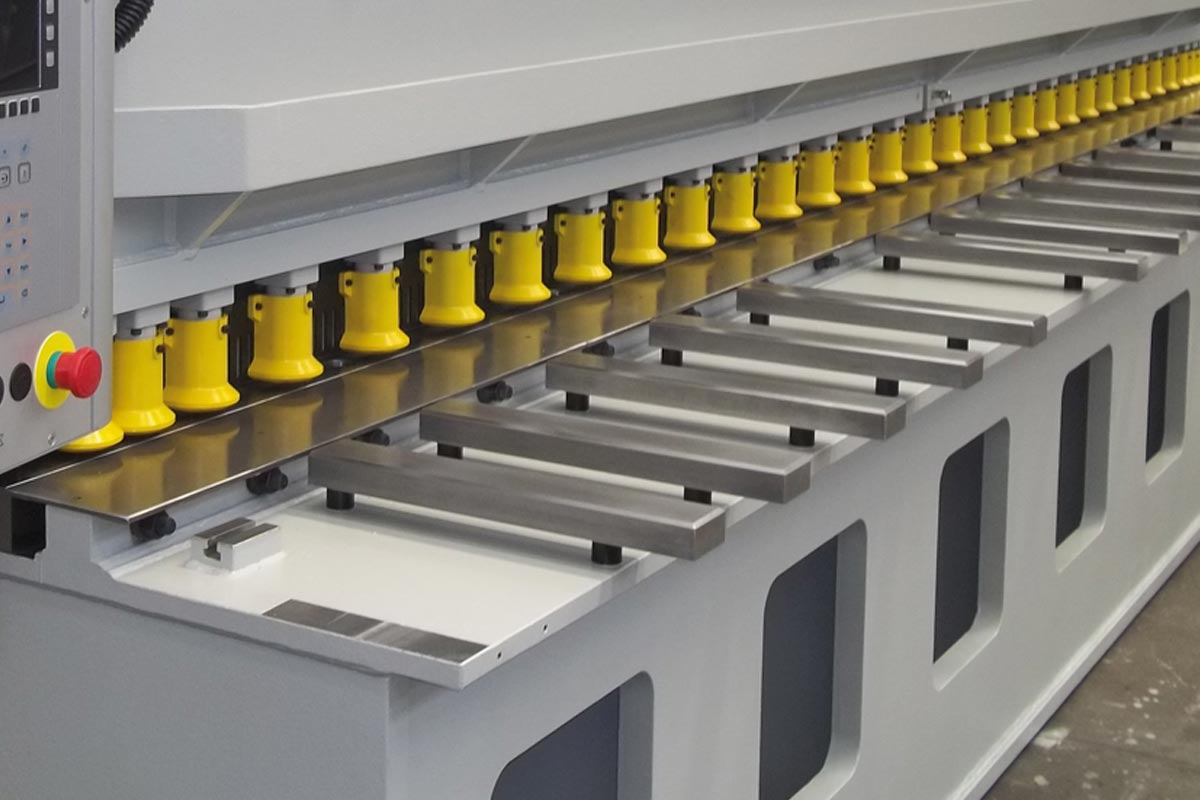

L’operatore deve solo impostare sul pulpito di comando lo spessore e la misura per il registro posteriore del materiale da tagliare. Il controllo numerico provvede automaticamente alla messa a punto dei vari assi. La struttura è costruita totalmente in acciaio laminato di elevata resistenza. Il suo dimensionamento è tale da garantire la pratica indeformabilità di tutto l’insieme sotto sforzo: montanti e traversa di collegamento costituiscono una struttura monolitica che viene lavorata su grandi alesatrici-fresatrici, già composta in blocco unico, a garanzia di precisione e completa corrispondenza dei diversi piani fresati e dei fori alesati. La ghigliottina è costituita da un pesante piastrone d’acciaio sul quale sono saldate opportune nervature di irrigidimento. Il porta-lama superiore riceve il movimento dagli steli dei due pistoni idraulici collegati alla parte superiore dello stesso. Le sue estremità scorrono fra ampie guide in bronzo, a sezione prismatica, opportunamente registrabili allo scopo di fissare il gioco più opportuno per il migliore funzionamento della macchina. Le guide di scorrimento sono leggermente inclinate rispetto alla verticale del bancale, così da consentire il distacco dei fili taglienti delle lame non appena avvenuto il taglio. Ciò avviene per assicurare un taglio preciso e per escludere la possibilità che le lame, strisciando una contro l’altra, si rovinino a vicenda.

Massima flessibilità nella gestione di operazioni come:

  • registrazione gioco lame
  • variazione angolo di taglio
  • variazione potenza utile di taglio




SOLUZIONI E DISPOSITIVI

Registro posteriore da mm. 1000 ribaltabile automaticamente

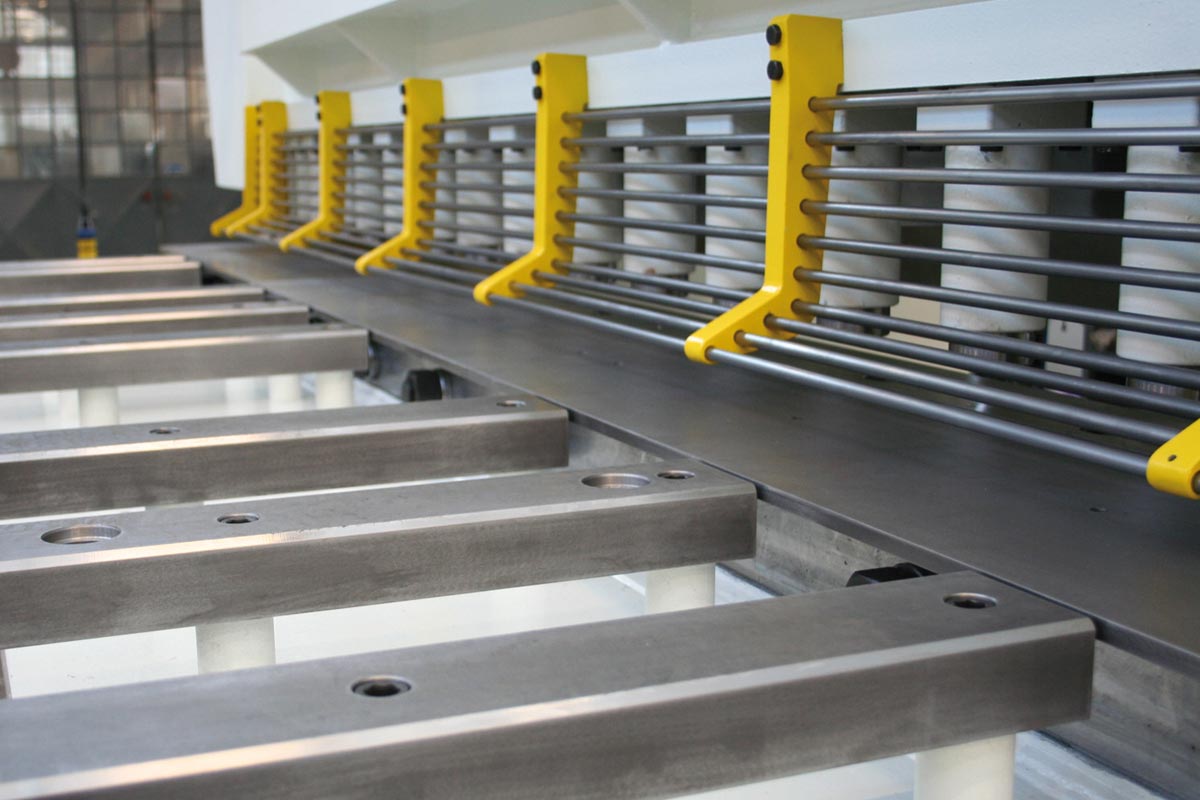

Prolunghe anteriori di cui una per la squadratura con riga millimetrata e riferimento a scomparsa o, in opzione, goniometro o lettore digitale

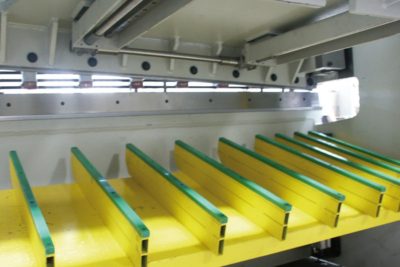

Sostegno posteriore lamiera pneumatico a 2 posizioni. Il dispositivo, situato a valle delle lame, consente il supporto in profondità del materiale, garantendo la precisione della misura da tagliare.
In posizione alta, il piano oscillante serve da supporto per l’introduzione della lamiera, in posizione bassa, serve da piano di scorrimento per l’evacuazione.
Il piano di scorrimento è dotato di rulli sintetici folli per non alterare lo stato superficiale del materiale.
Il movimento del piano è sincronizzato con il ciclo di taglio ed è comandato tramite pistoni pneumatici

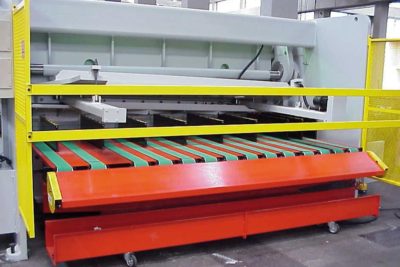

Sostentatore – evacuatore lamiera automatico
